KEW 6514BT 共立電気計器マルチファンクションテスタ

取寄

レビュー平均評価 ☆☆☆☆☆ 0 レビューはありません。

レビューを見る

商品コード：: KEW6514BT

定価￥143,000（税込）

¥110,000（税込）

23%OFF

定価￥143,000（税込）

¥110,000（税込）

自社在庫なし

ポイント：1000pt

取寄品

この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。

数　量

━ 1 +

Quantity

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

●KEW 6514BT仕様

種別：マルチファンクションテスタ
品番： KEW 6514BT
品名： KEW 6514BT
メーカー：共立電気計器

●商品説明

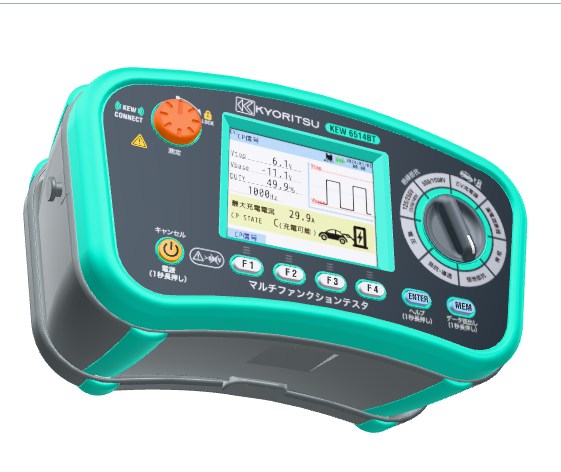

KEW 6514BT 共立電気計器マルチファンクションテスタ

竣工検査や保守に必要な測定機能が詰まった1台！
EVSEアダプタとの併用でEV普通充電器の試験もスマートに実施

～JECA FAIR 2022 第61回製品コンクール～
　　　　中小企業庁長官賞　受賞

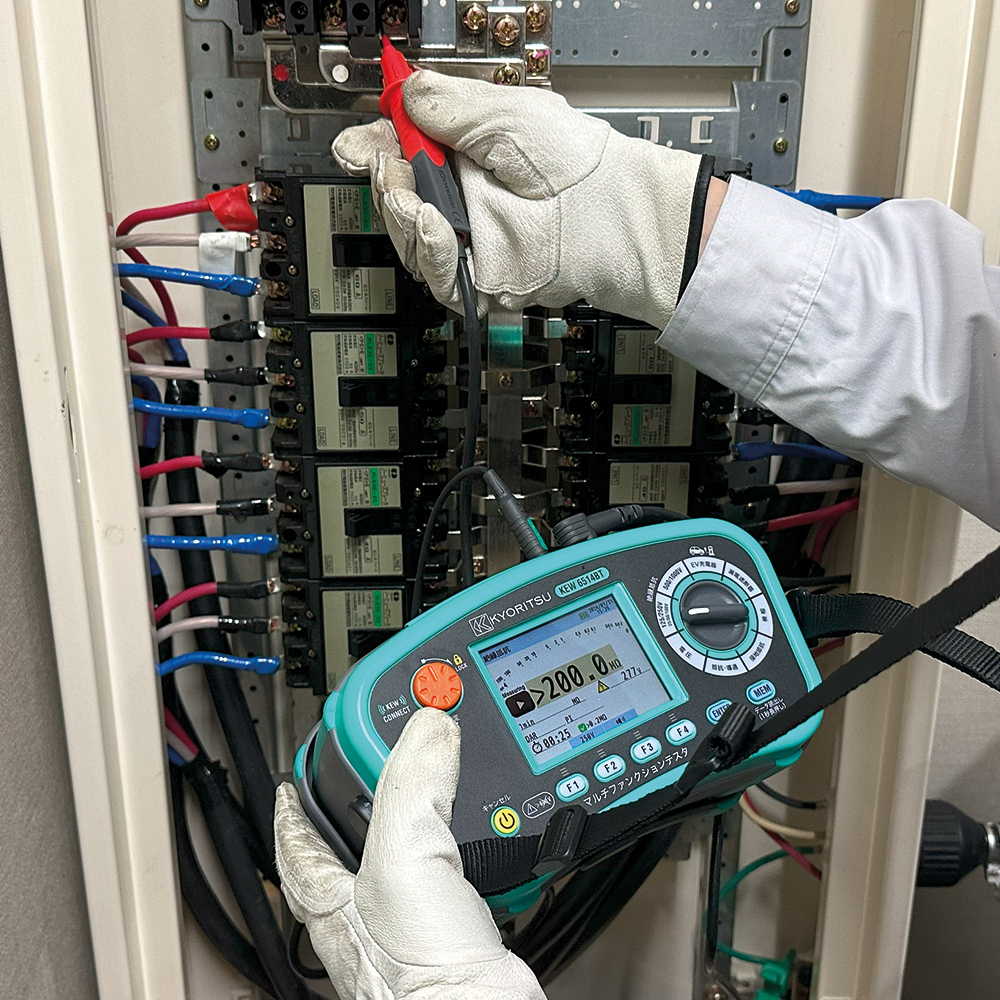

保守・メンテナンスに必要な測定機能を豊富に搭載
絶縁抵抗測定/接地抵抗測定/電圧・周波数/抵抗・導通/漏電遮断器試験/検相/
SPD動作電圧確認/活線Eチェック/手回しモータ検相
オートメモリ機能
Bluetooth®接続による専用アプリとの連携
EVSEに必要な試験が可能なEV充電器ファンクション搭載

商品をカートに入れて簡単見積

作成方法を見る

定価¥143,000（税込）

¥110,000（税込）

23%OFF

ポイント：1000pt

自社在庫なし

お客様情報確認取寄品

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

商品詳細

製品概要

保守・メンテナンスに必要な測定機能を豊富に搭載

SPD動作電圧確認
SPD(サージ保護デバイス)が仕様通りの電圧で動作するか確認ができます。
最大1000Vまで徐々に電圧を上昇させ、SPD動作時の電圧を測定結果として表示します。

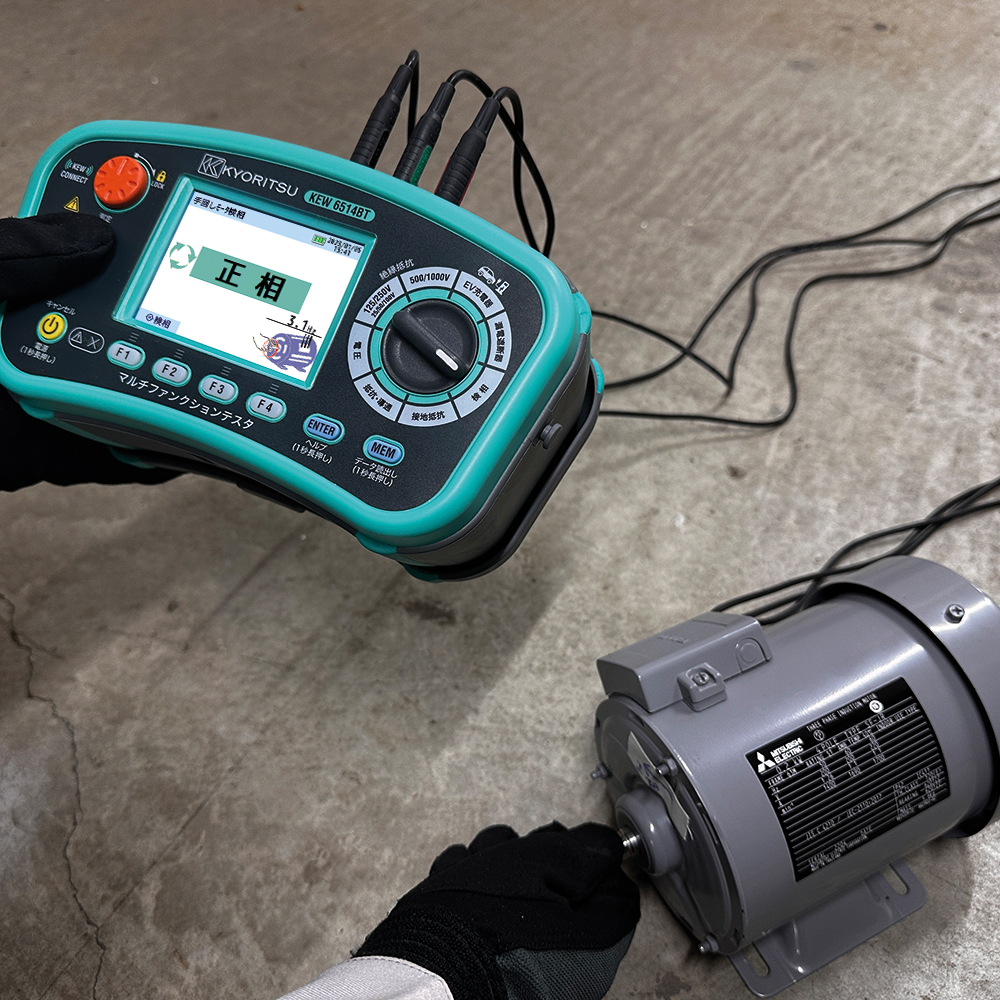

手回しモータ検相
通常の活線状態での検相機能に加え、モータを手で回すことで発生する電圧によって判定が可能です。
起動力が低い電圧（0.1～2V）、低い周波数（1～10Hz）での測定ができるため、三相モータの軸を手で回すだけでモータが正しく接続されているか確認できます。
絶縁抵抗レンジのセーフティロック機能
レンジごとにセーフティロックの設定ができるため、測定ボタンを押しても電圧が印加されず誤印可を防ぐことができます。
※セーフティロックはアプリでのみ設定ができます。ただしロック解除は本体でも可能です。
漏電遮断器試験
定格感度電流（15～500mA）のあらゆる漏電遮断器試験が可能です。また、動作時間だけでなく、感度電流の確認も可能です。

カラーLCDで作業性向上

測定結果が見やすい大型の液晶ディスプレイを搭載。試験ごとに接続図が表示されるヘルプ機能でスムーズな試験実施をサポート。

オートメモリ機能

オートメモリ機能をONにすると、測定するたびに、測定データを本体メモリ(1000件)に
自動で保存。
※オートメモリ機能はSET UP画面でON/OFFを切り換えることができます。

本体メモリに記録した測定データは、USBアダプタ※、またはBluetooth®でPCと接続し、データ保存することができます。
また、専用ソフトウェアを使用することで、測定結果の管理・レポート出力ができます。
※USBアダプタ（MODEL 8212-USB）はオプション品です。
※ソフトウェアはこちらからダウンロードできます。

Bluetooth®接続による専用アプリとの連携

測定値をタブレットやスマートフォンにデータ転送
オリジナルのExcel帳票に測定データの入力が可能
測定記録アプリで各機能のON/OFFや、測定ファンクションの制限、コンパレータ機能の基準値などの変更が可能

EVSEに必要な試験が可能なEV充電器ファンクション搭載

EVSE専用の試験ファンクション

KEW 6514BTはさまざまな電気試験機能を搭載しているため、EVSEに必要な試験が1つのファンクションで行えます。

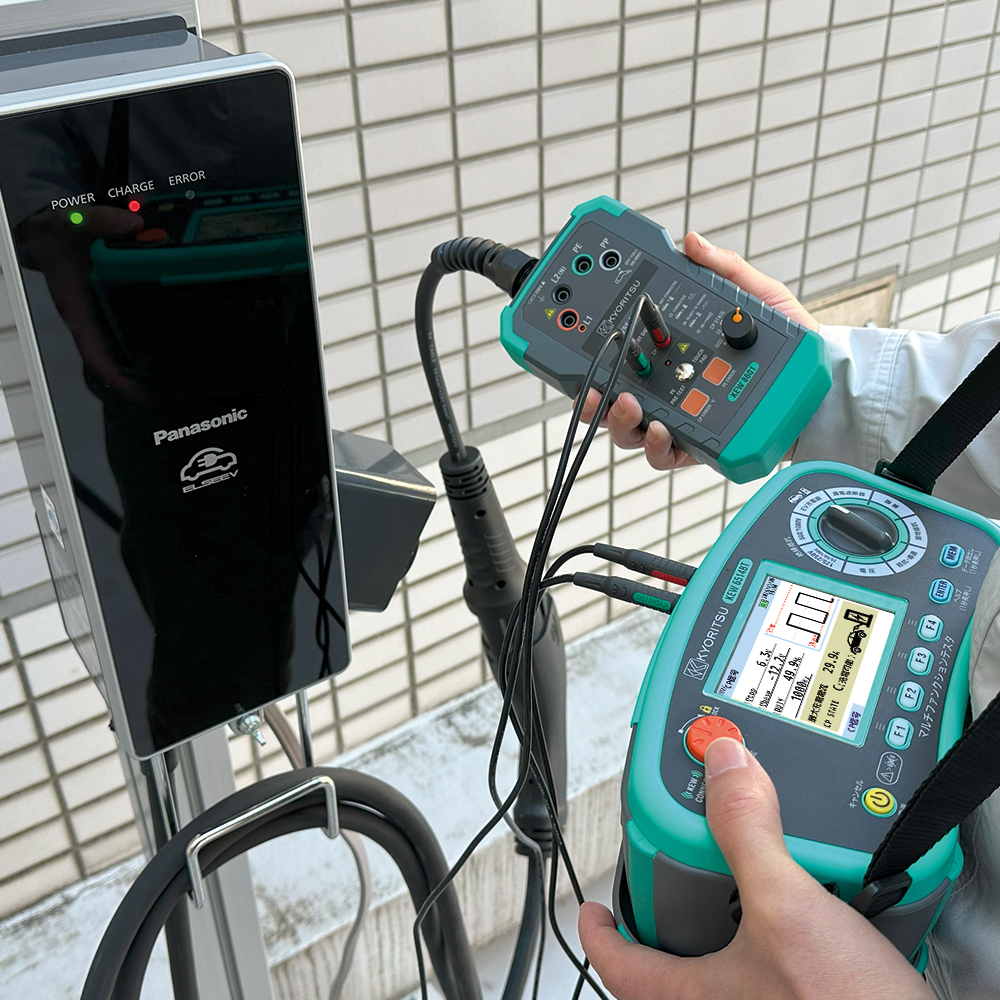

また、EVSEアダプタKEW 8601と組み合わせて使用することで、EVSE専用の試験機能が実施できます。

搭載試験

絶縁抵抗
電圧
接地抵抗
活線Eチェック

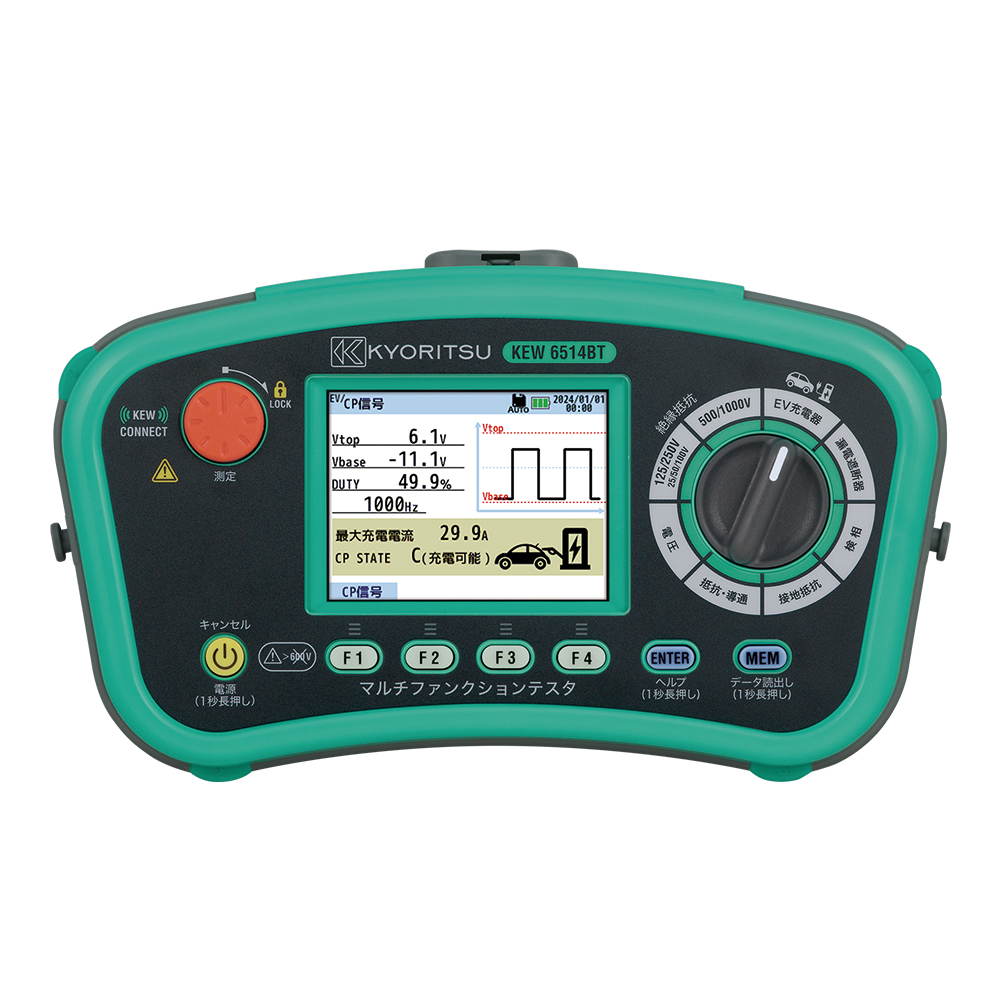

CP信号解析
ラッチスイッチのロック確認
漏電遮断器試験

接地測定が難しい現場で有効な活線Ｅチェック測定

EVSEの接地確認は実施困難

周りがコンクリートで舗装されており精密測定ができない
単相200V供給でニュートラル線がなく簡易接地測定ができない

活線Eチェックは、独自の測定方式により活線での抵抗測定が可能
アースとライン間の抵抗値から、簡易的に接地が取れているか確認

ラッチスイッチのロック確認

充電ケーブルの着脱を監視するラッチスイッチの回路の良否確認が可能

EVSEには、充電中のコネクタの取り外しの防止や盗難防止のため、充電ケーブルの着脱を監視する機能があります。この監視機能は、充電ケーブルのラッチスイッチ内部の回路抵抗値を測定することで行われます。

測定の順番や組み合わせを自由に設定できるプログラム試験

EV充電器ファンクションに搭載された各種試験（最大10件）の順序や組合せを「プログラム試験」として専用アプリから設定できます。　
ヘルプ画面では測定コードの接続方法が配線図で確認できるため、画面の指示に従うだけで、必要な試験が実施できます。
（表示ON/OFFの切換は専用アプリで設定可能）

EVSEアダプタ（KEW 8601）と組み合わせてできる試験項目

	CP STATE スイッチの位置	KEW 8601単体	KEW 6514BT ＋ KEW 8601
自動車接続のシミュレーション	A/B/C/D	〇
自動車異常時の動作チェック（CP信号喪失）	C（充電可能状態）	〇
自動車異常時の動作チェック（アース線断線）	C	〇
充電電圧出力確認	C	〇
CP信号解析	C	－	〇
各端子間電圧の測定	C	－	〇
充電ケーブルの絶縁抵抗測定	A（車両未接続）	－	〇（125/250V）
接地抵抗測定	精密測定：A 簡易測定：C	－	〇（簡易/精密）
活線Ｅチェック	C	－	〇
漏電遮断器試験	C	－	〇（15/30mA）
リリース(ロック解除)ボタンの抵抗値（PP-PE間)測定	A	－	〇
プログラム試験	A/B/C/D	－	〇

仕様

絶縁抵抗

絶縁抵抗測定									SPD （サージ防護電圧）
定格測定電圧		25V	50V	100V	125V	250V	500V	1000V	Max.1000V
測定範囲		2.000/ 20.00MΩ （オートレンジ）		2.000/20.00/200.0MΩ （オートレンジ）			2.000/20.00/ 200.0/1000MΩ （オートレンジ）	2.000/20.00/ 200.0/2000MΩ （オートレンジ）	0～1000V （1V単位で上昇）
確度		-							±5%rdg±5dgt
第一有効測定範囲
	測定範囲	0.100～10.00MΩ		0.100～25.0MΩ		0.100～50.0MΩ	0.100～100.0MΩ	0.100～1000MΩ	-
	確度	±2%rdg±2dgt							-
第二有効測定範囲
	測定範囲	0.050～0.099MΩ							-
	確度	±2%rdg±4dgt							-
	測定範囲	10.01～18.00MΩ		25.1～180.0MΩ		50.1～180.0MΩ	100.1～900MΩ	1001～1800MΩ	-
	確度	±5%rdg							-
定格測定電流		1.0～1.2ｍA （以下の抵抗において）							－
定格測定電流		0.025 MΩ	0.05 MΩ	0.1 MΩ	0.125 MΩ	0.25MΩ	0.5MΩ	1MΩ	－
短絡電流		1.5mA以内

接地抵抗

レンジ		20.00/200.0/2000Ω（オートレンジ）
確度		±2%rdg±0.08Ω（20.00Ω） ±2%rdg±3dgt（200/2000Ω）

活線Eチェック

入力電圧範囲		85～260V（50/60Hz）
レンジ		200.0/2000Ω（オートレンジ）
確度		±3%rdg±10dgt
測定電流		L-PE:7mA

抵抗・導通

レンジ		20.00/200.0/2000Ω（オートレンジ）
開放回路電圧		DC 7～14V
測定電流		200ｍA以上（2Ω以下）
確度		±2.0%rdg±8dgt

漏電遮断器

入力電圧範囲		85～440V（50/60Hz）
レンジ		×1/2	×1	感度電流
定格感度電流		15/30/50/100/200/500mA
確度	試験電流	－8 ～－2%	＋2 ～＋8%	－4 ～＋4%
確度	通電時間	時間測定：±1%rdg±2ms 通電時間：FS±3%		通電時間：FS±3%

EV充電器

	電圧：Vbase	±4dgt
測定範囲	電圧：Vtop	2.0～15.0V
	電圧：Vbase	－15.0～－2.0V
	周波数	980～1020Hz
	Duty	10.0～96.0%
表示範囲	最大充電電流	6.0～80.0A
確度	電圧：Vtop	±4dgt
	周波数	±0.5%rdg±4dgt
	Duty	±10dgt
	最大充電電流	Duty測定の確度による

電圧

レンジ		300.0/600V（オートレンジ）
測定範囲	電圧	2～600V
測定範囲	周波数	45～65Hz
確度	電圧	±2%rdg±4dgt
確度	周波数	±0.5%rdg±2dgt

検相

測定範囲	検相	3～600V（45～65Hz）
測定範囲	手回しモータ検相	0.1～2V（1～10Hz）
表示		正相：”正相”と”右回転マーク”を表示逆相：”逆相”と”左回転マーク”を表示

一般仕様

適合規格		JIS C 1302:2018準拠、IEC 61010-1、 IEC 61010-2-030 CAT Ⅳ 300V / CAT Ⅲ 600V 汚染度2 IEC 61010-2-034、 IEC 61557-1,2,3,4,5,6,7,10、 IEC 60529 (IP40)
通信インターフェース		USB、 Bluetooth® 5.0
使用電池		単3形乾電池LR6 （1.5V）× 8
外形寸法		136（L）× 235（W）× 114（D）mm
質量		約1300g （電池を含む）

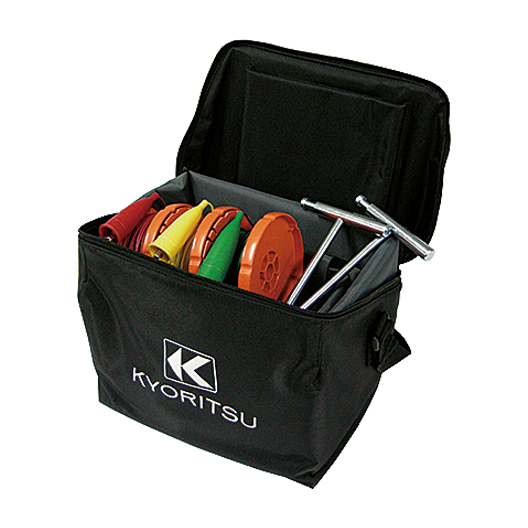

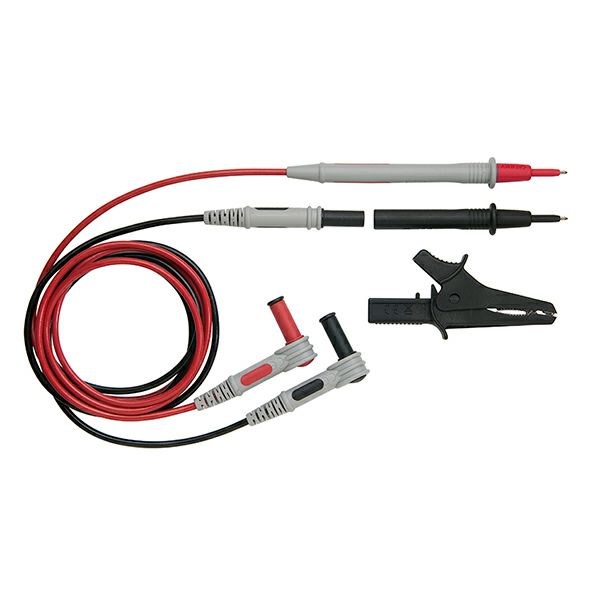

本体付属品		7281（リモートスイッチ付測定プローブ） 7247（配電盤用コード） 7228A（精密測定用コード） 8017B（先端金具・ロング） 8041（補助接地棒[2本1組]） 8923(*1)（ヒューズ[0.5A/600V]）×2（本体内蔵、内スペア×1） 9084（ソフトケース） 9142（キャリングバッグ） 9151（肩掛ベルト・バックル） 9199（ショルダーパッド）単3形乾電池LR6 × 8、取扱説明書
別売オプション		7245A（精密測定コードセット） 8212-USB（USBアダプタ） 8259（端子アダプタ[赤黄緑]） 8601（EVSEアダプタ）
