MODEL 4200 共立電気計器 キューアースクランプ 多重接地専用アースクランプ （ハードケース付）
- 商品コード：
- MODEL4200
- JANコード：
- 4560187061004
定価￥134,200（税込）
¥100,650（税込）
25%OFF
25%OFF
定価￥134,200（税込）
¥100,650（税込）
自社在庫なし
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
●MODEL4200仕様
- 品番： MODEL4200
- メーカー： 共立電気計器
- 定価（税抜）： 122000円
- 販売価格（税抜）： 91500円
定価¥134,200（税込）
¥100,650（税込）
25%OFF
25%OFF
定価134,200（税込）
¥100,650（税込）
自社在庫なし
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
商品詳細

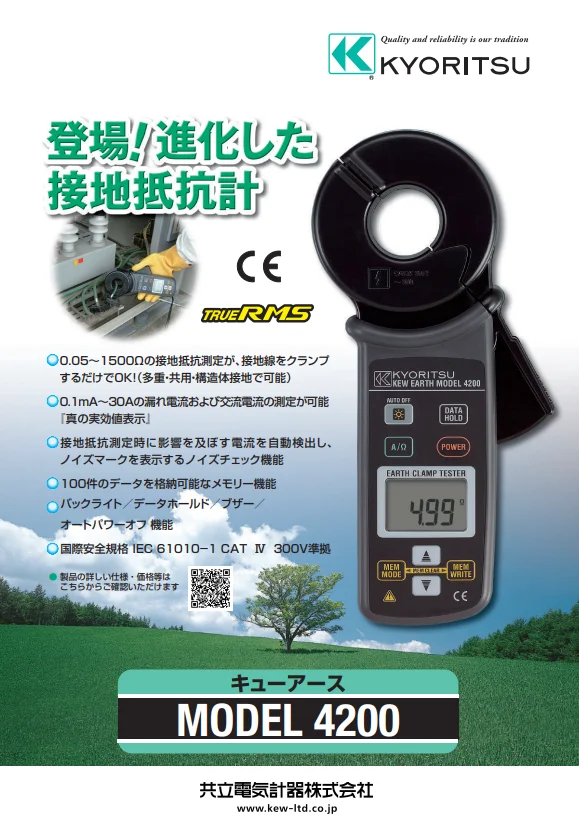

多重接地専用アースクランプキューアースクランプMODEL4200
- 0.05～1200Ωの接地抵抗測定が、接地線をクランプするだけでOK!（多重・共用・構造体接地で可能）
- 1mA～30Aの漏れ電流および交流電流の測定が可能『真の実効値表示』
- 接地抵抗測定時に影響を及ぼす電流を自動検出し、ノイズマークを表示するノイズチェック機能
- 100件のデータを格納可能なメモリー機能
バックライト／データホールド／ブザー／オートパワーオフ 機能 - 国際安全規格 IEC61010-1 CAT.IV 300V 準拠
※ 多重・共用・構造体接地で測定可能であり、単独接地の測定はできませんので、ご注意ください。

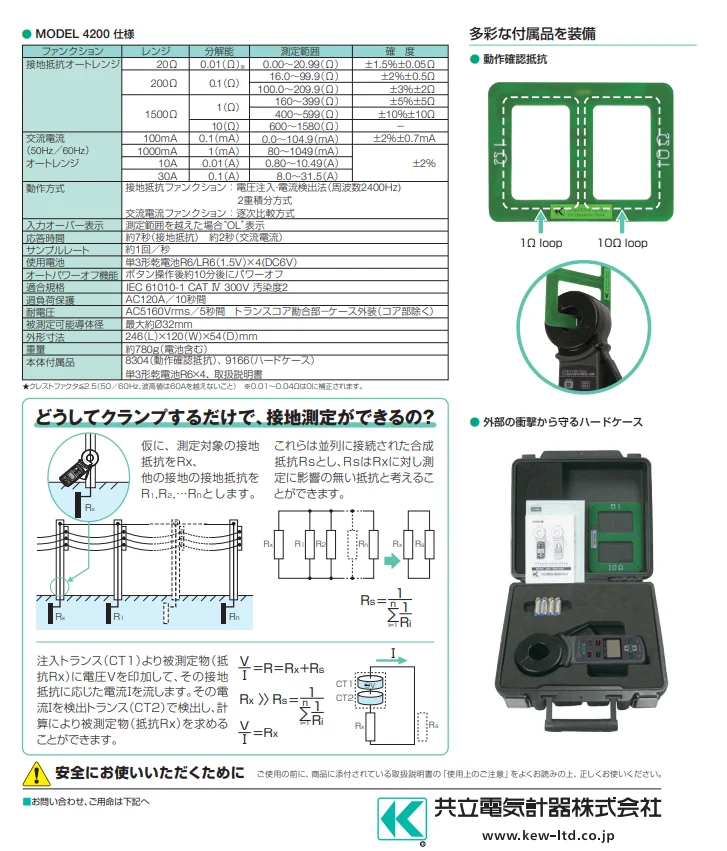

MODEL 4200の仕様
| ファンクション | レンジ | 分解能 | 測定範囲 | 確度 |
| 接地抵抗 （オートレンジ） |
20Ω | 0.01Ω ※ | 0.00～20.99Ω | |±1.5%±0.05Ω |
| 200Ω | 0.1Ω | 16.0～99.9Ω | |±2%±0.5Ω | |
| 100.0～209.9Ω | |±3%±2Ω | |||
| 1200Ω | 1Ω | 160～399Ω | |±5%±5Ω | |
| 400～599Ω | |±10%±10Ω | |||
| 10Ω | 600～1260Ω | --- | ||
| 交流電流 （50Hz／60Hz） （オートレンジ） |
100mA | 0.1mA | 0.0～104.9mA | |±2%±0.7mA |
| 1000mA | 1mA | 80～1049mA | |±2% | |
| 10A | 0.01A | 0.80～10.49A | ||
| 30A | 0.1A | 8.0～31.5A | ||
| 動作方式 | 接地抵抗ファンクション： 電圧注入・電流検出法 （周波数約2400Hz） 2重積分方式 交流電流ファンクション： 逐次比較方式2重積分方式 |
|||
| 入力オーバー表示 | 測定範囲を超えた場合“OL”表示 | |||
| 応答時間 | 約7秒 （接地抵抗） 約2秒 （交流電流） |
|||
| サンプルレート | 約1回／秒 | |||
| 使用電池 | 単3乾電池 R6/LR6 (1.5V)×4本 ※ 連続使用可能時間：R6使用時 約12時間 |
|||
| オートパワーオフ機能 | ボタン操作後約10分後にパワーオフ | |||
| 適合規格 | IEC 61010-1 CAT.IV 300V 汚染度2 | |||
| 過負荷保護 | AC 120A／10秒間 | |||
| 耐電圧 | AC 5320Vrms／5秒間 トランスコア勘合部－ケース外装 （コア部除く） |
|||
| 被測定可能導体径 | 最大φ32mm | |||
| 外形寸法 | 246（L）×120（W）×54（D）mm | |||
| 質量 | 約780g （電池含む） | |||

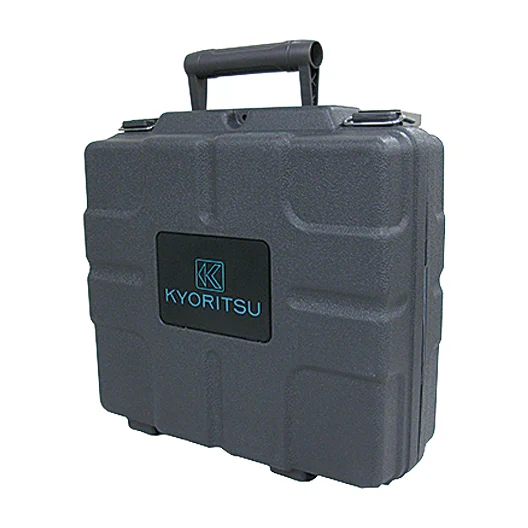

| 付属品 | 8304（動作確認抵抗） 9128（ハードケース） 単3乾電池×4，取扱説明書 |
|||
クレストファクタ≦3（50／60Hz、波高値は60Aを超えないこと）
※ 0.01～0.04Ωは0に補正されます。
MODEL 4200のオプション

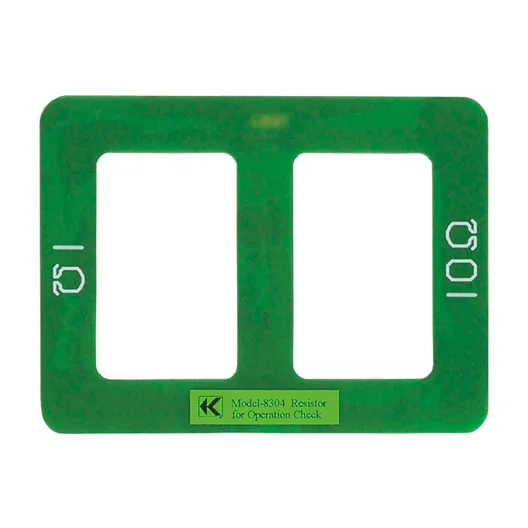

8304（動作確認抵抗）
