WS-TN635 パナソニック 音響設備 16cm天井埋込スピーカー(3W) アッテネーター付
取寄
レビュー平均評価
☆☆☆☆☆
0
レビューはありません。
レビューを見る
- 商品コード：
- WSTN635
- JANコード：
- 4549077955944
¥5,005（税込）
¥5,005（税込）
自社在庫なし
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

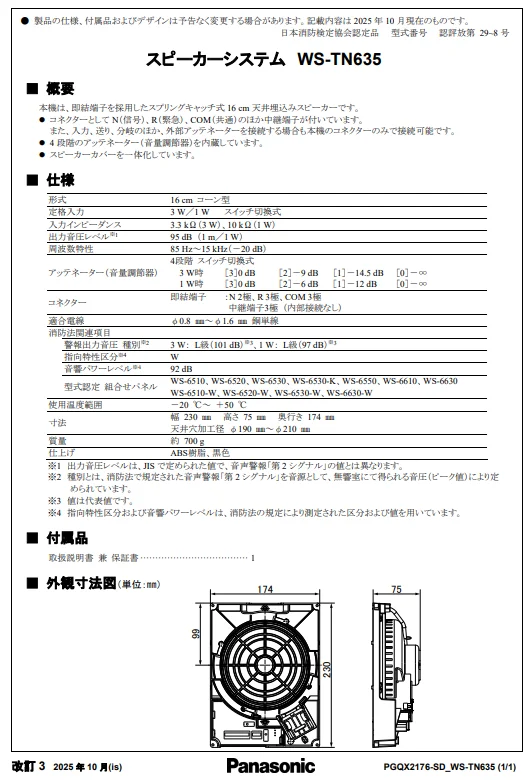

●WS-TN635仕様
- 品番： WS-TN635
- メーカー： パナソニック
- 定価（税抜）： オープン価格
- 販売価格（税抜）： 4550円
¥5,005（税込）
¥5,005（税込）
自社在庫なし
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
商品詳細
パナソニック 16cm天井埋込みスピーカー(3W) ディフューザー付き WS-TN640
関連機能を一体化
- スピーカーカバーを別売から一体化。
- 外部ボリュームコントローラー接続用の中継端子を付属。
- アッテネーター付属モデルもラインアップ。
（WS-TN635、WS-TN645、WS-TN655）
従来品からのリニューアル対応
- 適合電線径 Φ0.8mm～Φ1.6mmに対応し、従来品からのリニューアル交換も可能。
- 天井穴加工径は Φ190mm～Φ210mmに対応。
その他 特徴
- 新しい落下防止機構により施工性を改善。
- 広い範囲に音を聞かせるディフューザー付きモデルもラインアップ。
（WS-TN640、WS-TN645）
定格
| 品番 | WS-TN630 WS-TN635 （アッテネーター付） |
〈ディフューザー付〉 WS-TN640 WS-TN645 （アッテネーター付） |
WS-TN650 WS-TN655 （アッテネーター付） |
|
|---|---|---|---|---|
| 形式 | 16cmコーン型 | |||
| 定格入力※1 | 3W/1W スイッチ切換式 | 5W/2.5W スイッチ切換式 | ||
| 入力インピーダンス | 3.3kΩ (3W)、10kΩ (1W) | 2kΩ (5W)、4kΩ (2.5W) | ||
| 出力音圧レベル※1 | 95dB (1m/1W) | |||
| 周波数特性 | 85Hz～15kHz (－20dB) | |||
| アッテネーター（音量調整器） | WS-TN635、WS-TN645のみ | WS-TN655のみ | ||
| 4段階 スイッチ切換式 3W時 ［3］0dB / [2］－9dB / [1］－14.5dB / ［0］OFF 1W時 ［3］0dB / [2］－6dB / ［1］－12dB / ［0］OFF |
4段階 スイッチ切換式 5W時［3］0dB / ［2］－6dB / ［1］－12dB / ［0］OFF 2.5W時［3］0dB / ［2］－5dB / ［1］－11dB / ［0］OFF |
|||
| コネクター | 即結端子 N2極、R3極、COM 3極、中継端子 3極 (内部接続なし) | |||
| 適合電線 | φ0.8㎜～φ1.6㎜ 銅単線 | |||
| 消防法 関連項目 |
警報出力音圧 種別※2 | 3W : L級、1W : L級 | 5W : L級、2.5W : L級 | |
| 第2 シグナル音圧レベル※3 | 101dB (3W) / 97dB (1W) | 103 dB (5 W) / 100 dB (2.5 W) | ||
| 指向特性区分※4 | W | |||
| 音響パワーレベル※4 | 92dB | |||
| 型式認定 組合せパネル | WS-6510、WS-6520、WS-6530、WS-6550、WS-6610、WS-6630 | |||
| 使用温度範囲 | －20℃～＋50℃ | |||
| 寸法 | 230㎜(幅)×75㎜(高さ)×174㎜(奥行) | |||
| 天井穴加工径 | φ190㎜～φ210㎜ | |||
| 質量 | 約700g | |||
| 仕上げ | ABS樹脂、黒色 | |||
- ※1 出力音圧レベルは、JIS で定められた値で、音声警報「第2 シグナル」の値とは異なります。
- ※2 種別とは、消防法で規定された音声警報「第2 シグナル」を音源として、無響室にて得られる音圧（ピーク値）により定められています。
- ※3 値は代表値です。
- ※4 指向特性区分および音響パワーレベルは、消防法の規定により測定された区分および値を用いています。
第2シグナル音圧および音響パワーレベル・指向特性区分（パネルを組み合わせた場合）
| スピーカーパネル | 第2シグナル音圧 | 音響パワーレベル | 指向特性区分 | |
|---|---|---|---|---|
| WS-TN630 WS-TN635 WS-TN640 WS-TN645 |
WS-6510 WS-6520 WS-6530 WS-6550 WS-6610 WS-6630 |
97 dB (1W)? 101 dB (3W) |
92 dB | W |
| WS-TN650 WS-TN655 |
WS-6510 WS-6520 WS-6530 WS-6550 WS-6610 WS-6630 |
100 dB (2.5W)? 103 dB (5W)? |
92dB | W |
寸法図（単位：mm）
第2シグナル音圧および音響パワーレベル・指向特性区分（パネルを組み合わせた場合）
