YW-550 TOA 壁取付用ワイヤレスアンテナ
- 商品コード：
- YW550
定価￥30,910（税込）
¥21,318（税込）
31%OFF
31%OFF
定価￥30,910（税込）
¥21,318（税込）
自社在庫なし
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
●YW-550仕様
- 品番： YW-550
- メーカー： TOA
- 定価（税抜）： 28100円
- 販売価格（税抜）： 19380円
定価¥30,910（税込）
¥21,318（税込）
31%OFF
31%OFF
定価30,910（税込）
¥21,318（税込）
自社在庫なし
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
商品詳細

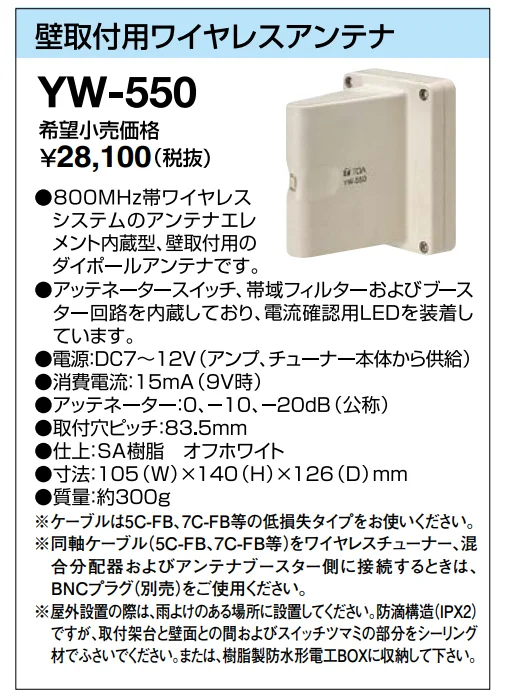

TOA 壁取付用ワイヤレスアンテナ YW-550
８００ＭＨｚ帯ワイヤレスシステムのアンテナエレメント内蔵型、壁取付用の１／２λ型ダイポールアンテナです。アッテネータースイッチ、帯域フィルターおよびブースター回路を内蔵しており、電源確認用ＬＥＤを装着しています。

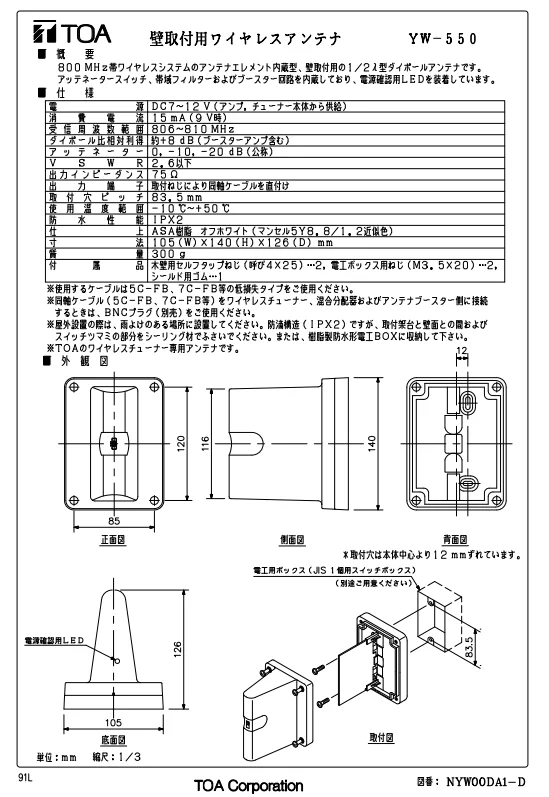

YW-550の仕様
| 電源 |
ＤＣ７～１２ Ｖ（アンプ，チューナー本体から供給） |
| 消費電流 |
１５ ｍＡ（９ Ｖ時） |
| 受信周波数範囲 |
８０６～８１０ ＭＨｚ |
| ダイポール比相対利得 |
約＋８ ｄＢ（ブースターアンプ含む） |
| アッテネーター |
０，－１０，－２０ ｄＢ（公称） |
| ＶＳＷＲ |
２．６以下 |
| 出力インピーダンス |
７５ Ω |
| 出力端子 |
取付ねじにより同軸ケーブルを直付け |
| 取付穴ピッチ |
８３．５ ｍｍ |
| 使用温度範囲 |
－１０ ℃～＋５０ ℃ |
| 防水性能 |
ＩＰＸ２ |
| 仕上 |
ＡＥＳ樹脂 オフホワイト（マンセル５Ｙ８．８／１．２近似色） |
| 寸法 |
１０５（Ｗ）×１４０（Ｈ）×１２６（Ｄ） ｍｍ |
| 質量 |
３００ ｇ |
| 付属品 |
木壁用セルフタップねじ（呼び４×２５）…２，電工ボックス用ねじ（Ｍ３．５×２０）…２，シールド用ゴム…１ |
- ※使用するケーブルは５Ｃ－ＦＢ、７Ｃ－ＦＢ等の低損失タイプをご使用ください。
- ※同軸ケーブル（５Ｃ－ＦＢ、７Ｃ－ＦＢ等）をワイヤレスチューナー、混合分配器およびアンテナブースター側に接続するときは、ＢＮＣプラグ（別売）をご使用ください。
- ※屋外設置の際は、雨よけのある場所に設置してください。防滴構造（ＩＰＸ２）ですが、取付架台と壁面との間およびスイッチツマミの部分をシーリング材でふさいでください。または、樹脂製防水形電工ＢＯＸに収納して下さい。
- ※ＴＯＡのワイヤレスチューナー専用アンテナです。
