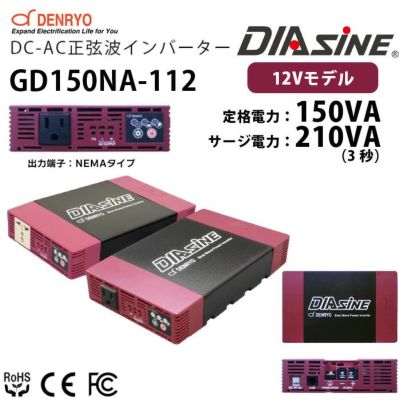

正弦波パワーインバーターなら電菱精密機器各種システムに GD150NA-112 DC-AC正弦波パワーインバータ DIAsine ( ディアサイン ) 電菱 ( DENRYO ) 定格電力150VA 入力電圧 12Vdc

取寄品【通常２週間前後】で発送
代引不可

商品番号 GD150NA112

JANコード：

納期の目安：取寄品７営業日前後で発送

※メーカー在庫がある場合の納期です。メーカー在庫切れの場合は納期がかかる場合がございます。ご了承下さい。

「代引不可」商品について

こちらの商品はメール便発送またはメーカー直送品のため、代金引換支払いが選択できない商品となっております。

※代引以外の支払い方法をご検討ください。

定価（税込） ¥ 42,350

電池屋価格 ¥ 31,763 税込

会員なら [ 289 ] ポイントGET！

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

レビューを書く

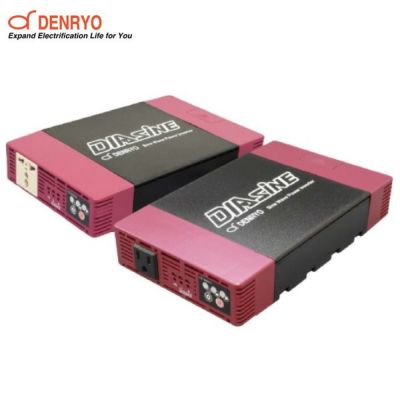

電菱正弦波インバータ DIAsine

DIAsine GD150シリーズ

GD150NA-112 DC-AC正弦波パワーパワーインバータ DIAsine ( ディアサイン ) 電菱 ( DENRYO ) 定格電力150VA 入力電圧 12Vdc

主な特長

小型・ファンレス
自己消費電流を抑える動作モード新機能
軽量・薄型
本体を破損させない逆極性接続保護
広い入力電圧範囲
広い動作温度範囲
安心の国内設計
出力電圧・周波数を設定可能
リモートコネクタ搭載
わかりやすいLED表示
豊富な保護回路

小型・ファンレス

弊社研究開発スタッフが，回路，構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。

自己消費電流を抑える動作モード　新機能

「低消費動作モード」，「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。

軽量・薄型

定格出力 300W クラスのインバータで，DIASINE^? は世界最小の重量 1.0kg，体積 1.5L を実現し，高さ 44mm (1U) の薄型設計です。

本体を破損させない逆極性接続保護

弊社独自の入力逆接続極性保護回路は，バッテリーを逆接続すると警告LED が点灯し，本体を破損させません。

広い入力電圧範囲

本製品の入力電圧範囲は，放電可能電圧の広い電池が利用できます。

広い動作温度範囲

動作温度範囲は-20～60℃の広い範囲です。
※自動的に出力が停止するわけではありません。50℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。

安心の国内設計

本製品は，ソフトウェア及びハードウェアの設計全てを，弊社研究開発スタッフが日本国内で行っています。

出力電圧・周波数を設定可能

出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。

リモートコネクタ搭載

遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため，システムへの組み込みに適しています。

わかりやすいLED表示

３つのLED６色で設定と動作状態，エラー内容を表示します。運転状況が一目瞭然です。

豊富な保護回路

入力電圧警告，遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度

DIAsine GD150シリーズ

仕様

型式	GD150NA-112	GD150NA-124	GD150NA-148
定格電力	150VA
最大出力電力(3分)	180VA
サージ電力(3秒)	210VA
定格入力電圧	12Vdc	24Vdc	48Vdc
定格出力電圧（切換可）	100（初期値）／110／115／120Vac
周波数（切換可）	50±0.1Hz（初期値）50／60Hz
出力波形	正弦波(歪率3%未満)
効率(定格負荷)	89%	89%	90%
無負荷時電流※1 （低消費動作モード）	0.4A	0.2A	0.1A
無負荷時電流※1 （標準動作モード）	0.6A	0.3A	0.2A
スタンバイ消費電流※1	7mA	7mA	4mA
スリープ消費電流※1	1mA	3mA	3mA
入力電圧範囲※2	10.5～17Vdc	21～34Vdc	42～68Vdc
保護回路	入力低電圧，入力過電圧，入力逆極性接続出力過負荷，出力短絡，出力電圧異常，過温度
安全規格	EN62368-1
EMC規格	イミュニティ EN55024 エミッション EN55032, FCC class A
耐圧	バッテリー入力 ? AC出力：3.0kVac AC出力 ? シャーシグラウンド：1.5kVac バッテリー入力 ? シャーシグラウンド：1.5kVac
絶縁抵抗	>1000MΩ/500Vdc/25℃/70% RH
耐振	10～500Hz，3G 10min./ 1cycle，60分 XYZ各方向
動作温度範囲※3	-20～+50℃(定格負荷),+60℃(70%負荷)
動作湿度範囲	20～90%RH 結露なきこと
保存温度，湿度範囲	-30～+70℃，10～95％RH(結露無きこと)
冷却	自然対流
付属品	アクセサリープラグ付きケーブル※4	-
出力端子
オプション	アクセサリープラグ付きケーブルIC-1※5 通信ケーブルCC-1
寸法(L×W×H)	234.0×146.5×44.0mm
重量	0.9kg

●RoHS指令対応
◆仕様及び外観は，改良のため予告無く変更することがあります。
◆記載無きものは，入力電圧112：12Vdc，124：24Vdc，148：48Vdc，負荷150VA(力率=1.0)，
外気25℃，工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112：±0.5V，124：±1V，148：±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm
※5 GD150NA-112には付属されています。
